jThreeでMMDモデルを使うときに知っておきたいこと~テクスチャの形式変換~

_人人人人人人人人人人人_
> プログラムの話題の中に <
>   突然のモデラー   <
 ̄Y^Y^Y^Y^Y^Y^Y^Y^Y^Y^Y ̄

はい、くだらないことやってないで本題入ります。

!あてんしょん!
この記事は、プログラムのことについてあんまり語りません。


今回は、グラフィックのことについてなんにもわからないお!なプログラマさんでも出来る、3Dモデル軽量化について1つお話します。
内容はタイトルどおり、テクスチャについてです。

まず、ごくごく基本的なこととして、テクスチャに使われる画像には色々な形式があります。
JPG、BMP、PNG、TGA、ときにはPSDなど。
サイズは各辺2の乗数が良いとされています(プログラムのことよくわかってないモデラーさんが作ったモデルはそうじゃないことも)。
jThreeで使えるpmd、pmx形式のモデル、すなわちMikuMikuDanceで使えるモデルさんのテクスチャは、JPG,BMP、PNG,TGAのどれかになります。
最近ではPNGが多いですが、初期の頃のモデルはPNGが使えなかったため、TGAであることが多いようです。
また、商用モデルなどでは、テクスチャ品質の関係かTGAであることが散見できます。

で、このTgaが曲者でして。
WebGLをやっている皆様はご存知でしょうが、TgaはWebでは使うことが出来ません。
もちろん、WebGLのライブラリであるjThreeも例に漏れません。
一応jThree側で変換を行うことも出来るのですが、毎度毎度変換し表示するとなると、負荷が馬鹿になりません。
遅い回線でページを読もうものなら、重すぎてブラウザ閉じたくなるレベルでしょう。

だったらどうしたら良いか。
自力でTgaをPNGに変換しちゃいましょう!

まず、用意するものは……
 ・画像編集ソフト(TGAとPNGが使えればなんでもよし)
 ・PMXEditor
この二つになります。

今回はGIMP2を使用しようと思います。
 GIMP2

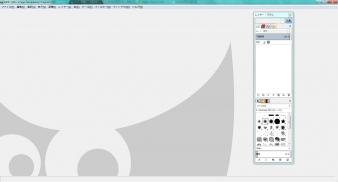

まず、GIMP2をインストールしたら、普通に起動します。

そうしたら、変換したい画像をD&Dか、メニューバーの「ファイル」→「開く/インポート Ctrl+O」で該当の画像を選択してください。

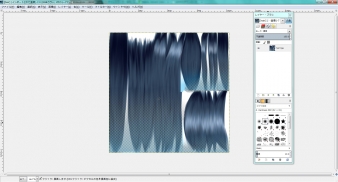

読み込みました。

そうしたら、メニューバーの「ファイル」→「名前を付けてエクスポート Shift+Ctrl+E」を押し、エクスポートウィンドウを開きます。
エクスポートウィンドウ上部のファイル名のところで、tgaとなっている拡張子をpngに書き換えたら「エクスポート」をクリックし、元のテクスチャと同じ場所に保存して終了です。
これを全ての画像に対して行います。

PhotoShopを持っているならば、アクション登録を活用してバッチ処理をしても良いでしょう。

また、画像の解像度の変更を行うときは、メニューバーの「画像」→「画像の拡大・縮小」からできます。
WebGLで使うモデルの場合は、よほどのことでない限り、大きくて1024×1024pxで良いでしょう。
ちなみに、数値の横の鎖マークを押すと、縦横比を考慮してもう片方の数値を調整してくれます。

地味にtgaはbmpよりも重い形式(1024×1024だと、bmpは大体3MB,tgaは4MB)なので、png変換はかなり効果を発揮します。


さて、変換したはいいのですが、このままではモデルが使用するテクスチャがtgaのままです。
なぜかというと、拡張子が変わったことにより、テクスチャのパスを変更する必要があるからです。

そこで使うのがPMXEditor。
PMD、PMXモデルを編集出来るモデラー御用達のソフトです。
 PMXEditor

DLしてきたら、まずはZIPのブロックを解除してから解凍してください。
今回の作業では関係ありませんが、そのままだとdllがブロックされていてプラグインが使用出来ません。

PMXEditorを起動したら、該当モデルを読み込んでください。
読み込んだら「材質」タブをクリックし、材質編集画面を出します。
そして、各マテリアルを選択し、テクスチャのパスを書き換えます。
全てのパスを書き換え終わったら、モデルを別名で保存して完了です。
お疲れ様でした。


以上、突然WebGLのプログラマ方の中に紛れ込んだモデラーからのTipsでした(´・ω・`)ノシ
